塑膠模具頂針易斷解決方案，頂針(頂桿)的作用:產品經成型、冷卻之后,將產品從模具內頂出,所以整個頂出過程中會(huì )受到壓縮應力的影響,需要有足夠的抗壓強度與抗彎強度.

頂針斷裂之后的處理方法:

1、斷裂未卡死的狀況,可敲出.

2、卡死后用鉆頭鉆取后再敲出. (針對材質軟的頂針)

3、放電穿孔后再按圖線割處理.

4、在不影響頂出的情況下,取消該處頂針.

針對頂針易斷裂可以從以下著手去解決:

一、模具方面

方法一:從頂針強度改善

對策:1.選用材質好的頂針.(選用熱處理加表面氮化的頂針)

對策:2.加大單節頂針的外徑.(在模具上有足夠空間的情況下,相應公模仁孔徑加大,公模板與上頂出板逃孔加大).

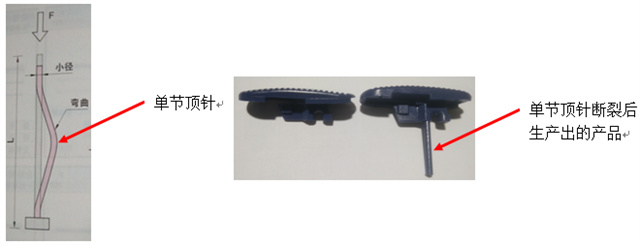

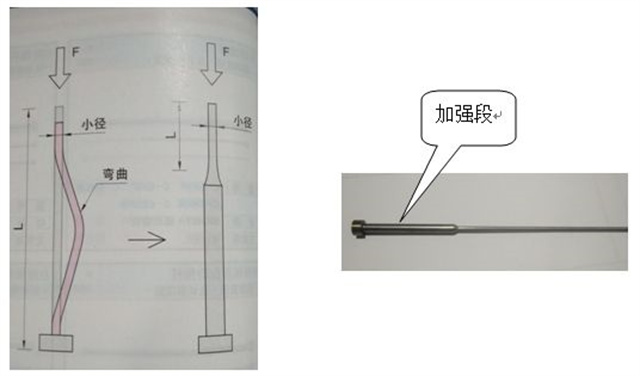

對策:3.選用雙節頂針.(在頂針是單節頂針的情況下)

計算雙節頂針的加強段長度,上頂出板與公模板相應逃孔加大.

方法二:從減少干涉量改善

對策:1. 加大公模仁背面逃孔,減少干涉量.(頂針孔配合段留10-15mm長度).

對策:2. 頂針逃空(前段留10-15mm長度配合段,中間段研去單邊0.10mm的量).

對策:3. 加大頂針與公模仁頂針孔的間隙(頂針與頂針孔配合間隙過小)

一般情況下,頂針孔比頂針外徑大0.01-0.02mm.

手動測試頂針通暢性,必須是穿過與拔出公模仁的力量均勻的,無阻礙卡頓.

對策:4. 公模仁與頂針選用不同的材質,不同材質的熱膨脹系數會(huì )不同.

當模溫過高時,會(huì )因模具熱膨脹,導致頂針與頂針孔卡死后的頂針斷裂.

對策:5. 對于外徑4.0mm以上的頂針,手工加開油槽,上油潤滑(前段留10-15mm長度不開油槽).

對策:6.減小頂針與頂針孔的間隙.(頂針與頂針孔磨損后,料進入到頂針孔后卡料導致頂針斷裂).

方法三: 從加強頂出與減少頂出阻力改善.

對策:1. 增加頂針.(在模具上有足夠空間的情況下,在頂針容易斷的周邊區域).

對策:2. 加強公模四周及肋部溝槽部分的拋光或加大脫模斜度.

方法四:針對產品不脫落造成的壓模后頂針斷裂改善.

對策:1. 頂針前端有毛刺,去除之.

對策:2. 頂針前端平面陷于產品肉厚間太深,確保頂針高于產品肉厚5條以?xún)?，頂針與產品接觸部位拋光處理。

對策:3. 去除公模部分影響脫模方向的倒扣.

對策:4. 頂針與滑塊有投影面相干涉的情況,增加預復位裝置或感應檢測裝置.

對策:5. 確保產品頂出后,頂出系統能順利復位.

對策:6. 增加吹氣裝置.

對策:7. 增加模具影像保護器,對產品生產過程進行實時監控.

二. 機臺設置方面

合理的機臺頂出條件與成型條件,也是必不可少的.

1.  頂出速度與壓力過大.

設置恰當合理,以產品能脫落的最小設定值為準.

2.  射出壓力過大.

壓力設置合理,調試過程中數值應慢慢往上加大.產品射得過飽和,產品的包

附力就強,就越不容易脫模.

3.  頂出行程過長(以實際能夠掉落的頂出距離為準,不必頂到限位位置).

頂出行程越長,對于直徑細小(如￠0.8mm至￠2.0)的頂針來說,越容易斷).

4.  頂出次數過多.

以產品能脫落,頂出的最少次數設定值為準.

5.  頂出板未回位,禁止鎖模.

6.  對于有三個頂出桿孔的模具,機臺上要使用等長的頂桿,分別放置于上下位置加以頂出,以利頂出平衡.
