模具溫度是指在注塑過(guò)程中與制品接觸的模腔表面溫度。因為它直接影響到制品在模腔中的冷卻速度，從而對制品的內在性能和外觀(guān)質(zhì)量都有很大的影響。本文淺談模具溫度對注塑件質(zhì)量控制的5點(diǎn)影響，內容供優(yōu)品包材系統的采供朋友們參考：

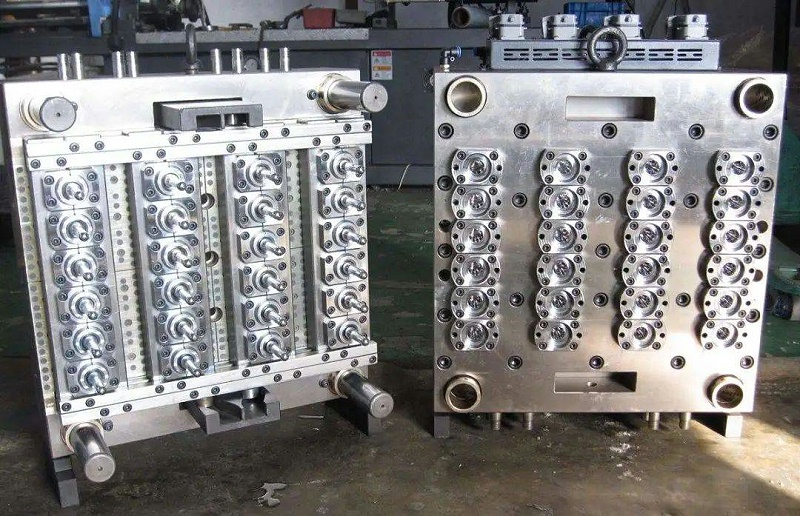

工業(yè)生產(chǎn)上用以注塑、 吹塑、 擠出、 壓鑄或鍛壓成型、冶煉、沖壓等方法得到所需產(chǎn)品的各種模子和工具。簡(jiǎn)而言之，模具是用來(lái)制作成型物品的工具，這種工具由各種零件構成，不同的模具由不同的零件構成。它主要通過(guò)所成型材料物理狀態(tài)的改變來(lái)實(shí)現物品外形的加工。

1、模溫對產(chǎn)品外觀(guān)的影響

較高的溫度可以改善樹(shù)脂的流動(dòng)性，從而通常會(huì )使制件表面平滑、有光澤，特別是提高玻纖增強型樹(shù)脂制件的表面美感。同時(shí)還改善融合線(xiàn)的強度和外表。

而對于蝕紋面，如果模溫較低的話(huà)，融體較難充填到紋理的根部，使得制品表面顯得發(fā)亮，“轉印”不到模具表面的真實(shí)紋理，提高模具溫度和料溫后可以使制品表面得到理想的蝕紋效果。

2、對制品內應力的影響

成型內應力的形成基本上是由于冷卻時(shí)不同的熱收縮率造成，當制品成型后，它的冷卻是由表面逐漸向內部延伸，表面首先收縮硬化，然后漸至內部，在這過(guò)程中由于收縮快慢之差而產(chǎn)生內應力。

當塑件內的殘余內應力高于樹(shù)脂的彈性極限，或在一定的化學(xué)環(huán)境的侵蝕下時(shí)，塑件表面就會(huì )產(chǎn)生裂紋。對 PC與PMMA透明樹(shù)脂所作的研究顯示，殘余內應力在表面層為壓縮形態(tài)，內層為伸張形態(tài)。

而表面壓應力依其表面冷卻狀況而定，冷的模具使熔融樹(shù)脂急速地冷卻下來(lái)，從而使得成型品產(chǎn)生較高的殘余內應力。模溫是控制內應力基本的條件，稍許的改變模溫，對它的殘余內應力將有很大的改變。一般來(lái)說(shuō)，每一種產(chǎn)品和樹(shù)脂的可接受內應力都有其較低的模溫限度。而成型薄壁或較長(cháng)流動(dòng)距離時(shí)，其模溫應比一般成型時(shí)的較低限度要高些。

3、產(chǎn)品翹曲

如果 模具的冷卻系統設計不合理或模具溫度控制不當，塑件冷卻不足，都會(huì )引起塑件翹曲變形。

對于模具溫度的控制，應根據制品的結構特征來(lái)確定陽(yáng)模與陰模、模芯與模壁、模壁與嵌件間的溫差，從而利用控制模塑各部位冷卻收縮速度的不同，塑件脫模后更趨于向溫度較高的一側牽引方向彎曲的特點(diǎn)，來(lái)抵消取向收縮差，避免塑件按取向規律翹曲變形。

對于形體結構完全對稱(chēng)的塑件，模溫應相應保持一致，使塑件各部位的冷卻均衡。

4、影響制品收縮率

低的模溫使分子“凍結取向”加快，使得模腔內熔體的凍結層厚度增加，同時(shí)模溫低阻礙結晶的生長(cháng)，從而降低制品的成型收縮率。相反，模具溫度高，則熔體冷卻緩慢，松弛時(shí)間長(cháng)，取向水平低，同時(shí)有利于結晶，產(chǎn)品的實(shí)際收縮率較大。

5、影響制品的熱變形溫度

特別是對于結晶性塑料，如果產(chǎn)品在較低的模溫下成型，分子的取向和結晶被瞬間凍結，當一個(gè)較高溫的使用環(huán)境或二次加工條件下，其分子鏈會(huì )進(jìn)行部分地重新排列和結晶的過(guò)程，使得產(chǎn)品在甚至遠低于材料的熱變形溫度(HDT)下變形。

正確的做法是使用所推薦的接近其結晶溫度的模溫下生產(chǎn)，使產(chǎn)品在注塑成型階段就得到充分的結晶，避免這種在高溫環(huán)境下的后結晶和后收縮。

總之，模具溫度在注塑成型工藝中是基本的控制參數之一，同時(shí)在模具設計中也是考慮的因素。它對制品的成型，二次加工和使用過(guò)程的影響是不可低估的。
