產品完成一個成形周期后開模，產品會(huì )包裹在模具的一邊，必須將其從模具上取下來。此工作必須由頂出系統來完成，它是整套模具結構中重要組成部分。一般由頂出、復位和頂出導向等三部分組成。

1、頂出系統的設計原則

頂出系統形式多種多樣，它與產品的形狀、結構和塑料性能有關，一般有頂桿、頂管、推板、頂出塊、氣壓復合式頂出等。

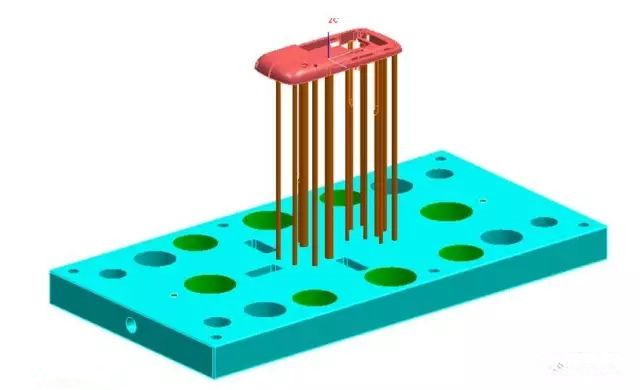

頂出系統的結構圖，如圖8.1。其設計原則如下：

①選擇分模面時盡量使產品留在有脫模機構的一邊。

②頂出力和位置平衡確保產品不變形、不頂破。

③ 頂針須設在不影響產品外觀和功能處。

④ 盡量使用標準件安全可靠有利于制造和更換。

⑤ 頂出位置應設置在阻力大處，不可離鑲件或型芯太近。對于箱形類等深腔模具，側面阻力最大，應采用頂面和側面同時頂出方式以免產品變形頂破。

⑥ 當有細而深的加強筋時一般在其底部設置頂桿。

⑦ 在產品進膠口處，避免設置頂針以免破裂。

⑧ 對于薄肉產品，在分流道上設置頂針，即可將產品帶出。

⑨ 頂針與頂針孔配合一般為間隙配合，如太松易產生毛邊，太緊易造成卡死。為利于加工和裝配、減少摩擦面，一般在動模上預留10~15mm的配合長度，其余部分擴孔0.5~1.0mm, 形成逃孔。

⑩ 為防止頂針在生產時轉動，須將其固定在頂針板上，其形式多種多樣，須根據頂針大小、形狀、位置來具體確定。

2、頂出類型的選用原則

注塑模結構中，頂出機構設計的好壞直接影響到塑料成品的質量，如果設計得不好，塑件會(huì )產生一系列缺陷，如：塑件的翹曲變形、裂紋和頂白現象等。頂出類型的確定是頂出設計中最為重要的一個環節，根據頂出力和脫模阻力來進行頂桿類型、數量和頂出位置的優化設計。

(1) 頂桿

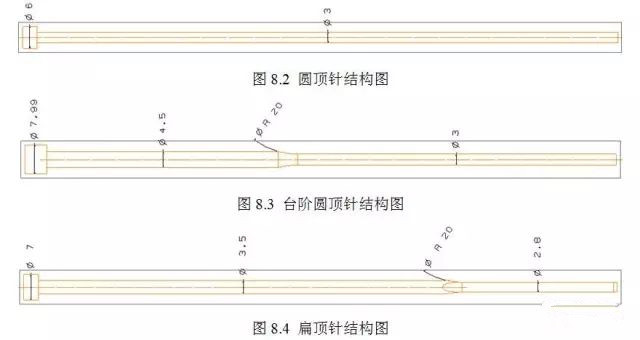

頂桿是頂出機構中最簡單最常見的一種形式。因其制造加工和修配方便，頂出效果好，在生產中應用最廣泛。但圓形頂出面積相對較小，易產生應力集中，頂穿產品，產品變形等不良。在脫模斜度小、阻力大等管形箱形產品中，盡量避免使用。當頂桿較細長時，一般設置成臺階形的頂針以加強剛度，避免彎曲和折斷[29]。頂桿結構，如圖8.2、8.3、8.4。

(2) 頂管

頂管又叫司筒或司筒針，它適用于環形、筒形或帶中心孔的產品。它頂出是全周接觸受力均勻，不會(huì )使產品變形，也不易留下明顯頂出痕跡，可提高產品同心度。但對于周邊肉厚、較薄的產品避免使用，以免加工困難和強度減弱造成損壞。

(3) 推板

推板適用于各種容器、箱形、筒形和細長帶中心孔的薄件產品。它頂出平穩、均勻，頂出力大，不留頂出痕跡。一般會(huì )有固定連接，以免生產中或脫模時將推板推落，但只要導柱足夠長，嚴格控制脫模行程，推板也可不固定。
