塑膠注塑模具斜導柱式側向分型與抽芯機構。

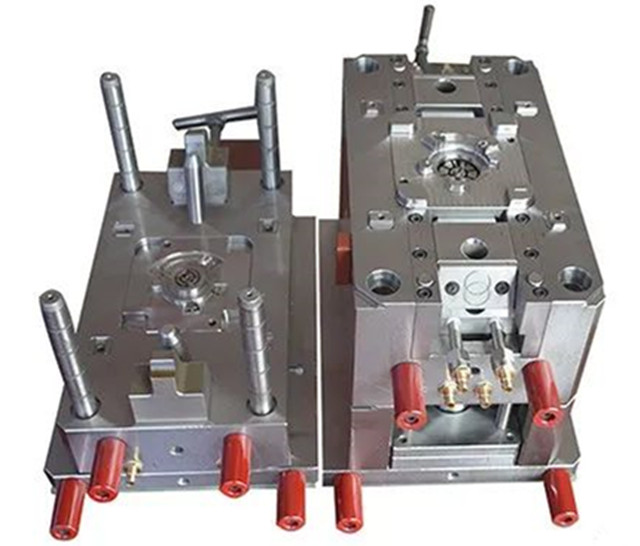

一、塑膠注塑模具斜導柱式側向分型與抽芯機構工作原理

1. 機理

利用斜導柱等傳動零件，把塑膠注塑模具開模運動傳遞給側向瓣合模塊或側向型芯，使之產生側向運動并完成分型與抽芯動作。

2. 動作原理

斜導柱固定在定模上，滑塊安裝在動模上，只能相對于動模作側向移動。

塑膠注塑模具開模時，滑塊隨動模后退與斜導柱間產生相對滑動，側向移動到導致型芯從制品側孔中脫出。

3. 輔助作用

限位擋塊：斜導柱脫出滑塊時，使滑塊定位，保證塑膠注塑模具合模時能準確導入。

拉簧：防止滑塊在重力作用下滑動，離開正確位置。

壓緊塊：鎖緊側向型芯，使其處于正確的成型位置，抵抗熔體壓力，防止塑膠注塑模具型芯后退。
